Instalacja halogenów LED 230V może wydawać się na pierwszy rzut oka skomplikowana, ale z nowoczesnymi rozwiązaniami jest prostsza niż kiedykolwiek. Wiesz, halogeny LED są o wiele bardziej energooszczędne i działają dłużej niż te tradycyjne. Co więcej, wiele z nich, zwłaszcza tych z popularnym trzonkiem GU10 Base, można podłączyć prosto do gniazdka 230V – nie potrzebujesz wtedy dodatkowego transformatora. Upewnienie się, że wszystko jest podłączone poprawnie, to podstawa, żeby uniknąć problemów i cieszyć się działaniem przez lata. Ten przewodnik pokaże Ci krok po kroku, co robić – od podstaw bezpieczeństwa, przez wybór narzędzi, aż po sam montaż. Postaram się też podpowiedzieć, jak nie wpaść w najczęstsze pułapki.
Kilka zasad, które musisz znać, podłączając halogeny LED 230V
Podłączanie halogenów LED 230V to tak naprawdę kilka prostych, ale bardzo ważnych zasad. Chodzi o to, żeby było bezpiecznie i żeby wszystko działało, jak należy. Najważniejsze jest to, że te lampy są przygotowane do pracy prosto z naszej domowej sieci, bez żadnych dodatkowych transformatorów, jak to bywa przy systemach 12V.
Najpierw wyłącz prąd, potem sprawdź!
Zanim cokolwiek zrobisz, upewnij się, że prąd jest wyłączony. Znajdź w swojej skrzynce z bezpiecznikami wyłącznik nadprądowy od obwodu, z którym będziesz pracować, i go wyłącz. Nigdy, przenigdy nie polegaj tylko na włączniku światła na ścianie! Kiedy już wyłączysz bezpiecznik, koniecznie użyj testera napięcia albo multimetru, żeby sprawdzić, czy na wszystkich przewodach – fazowym, neutralnym i ochronnym – faktycznie nie ma prądu. To absolutna podstawa bezpieczeństwa i wymóg każdej normy.
Połączenie równoległe – sekret udanej instalacji
Wszystkie halogeny LED 230V muszą być podłączone do prądu w układzie równoległym. To znaczy, że każdy halogen jest podłączony osobno do fazy i do przewodu neutralnego. Dzięki temu każda lampa dostaje pełne 230V i świeci z taką samą mocą. Szeregowo podłączonych lamp 230V nie wolno podłączać, bo wtedy napięcie będzie spadać na kolejnych lampach i mogą one działać nieprawidłowo, albo wręcz się uszkodzić.
Prosto do sieci 230V
Te halogeny LED, które mają działać na 230V i często są wyposażone w GU10 Base, są zrobione tak, żeby je podłączyć bezpośrednio do domowej instalacji. Nie potrzebujesz do nich żadnych transformatorów – takich, jakie są konieczne w systemach 12V. Dzięki temu cała instalacja jest prostsza i jest mniej rzeczy, które mogą się zepsuć.
Co będzie potrzebne, czyli narzędzia i materiały
Żeby montaż halogenów LED 230V przebiegł sprawnie i bezpiecznie, musisz mieć pod ręką odpowiednie narzędzia i materiały. Oczywiście, lista może się trochę różnić w zależności od tego, gdzie będziesz je montować, ale jest pewien podstawowy zestaw, który zawsze się przydaje.
Narzędzia – Twój niezbędnik majsterkowicza
Przygotuj sobie te rzeczy, które będą potrzebne do pracy z elektryką i do mechanicznego montażu samych opraw.
- Do sprawdzania bezpieczeństwa: Koniecznie potrzebny jest tester napięcia (próbnik napięcia), żeby sprawdzić, czy na pewno nie ma prądu. Rękawice izolacyjne też dodadzą Ci pewności.
- Do montażu: Jeśli robisz to w suficie podwieszanym, przydadzą się wiertarka z otwornicą. Do innych sufitów czy ścian weź zwykłą wiertarkę. Zaznacz sobie miejsca, gdzie mają być lampy, a do tego miarka, ołówek, poziomica i stabilna drabina.
- Narzędzia elektryczne: Zwykłe śrubokręty (płaski i krzyżakowy), coś do ściągania izolacji z kabli i kombinerki.
Z tymi narzędziami poradzisz sobie z przygotowaniem miejsca i podłączeniem przewodów.
Materiały – Ważne, żeby były dobrej jakości
To, jakie materiały wybierzesz, zwłaszcza jeśli chodzi o połączenia elektryczne, ma duży wpływ na bezpieczeństwo i to, jak długo instalacja będzie działać.
- Przewody: Najlepiej używać przewodów instalacyjnych o przekroju 3×1,5 mm². To kabel trójżyłowy: faza (L – najczęściej brązowy lub czarny), neutralny (N – niebieski) i ochronny (PE – żółto-zielony). Trzymaj się tych kolorów, to bardzo ważne.

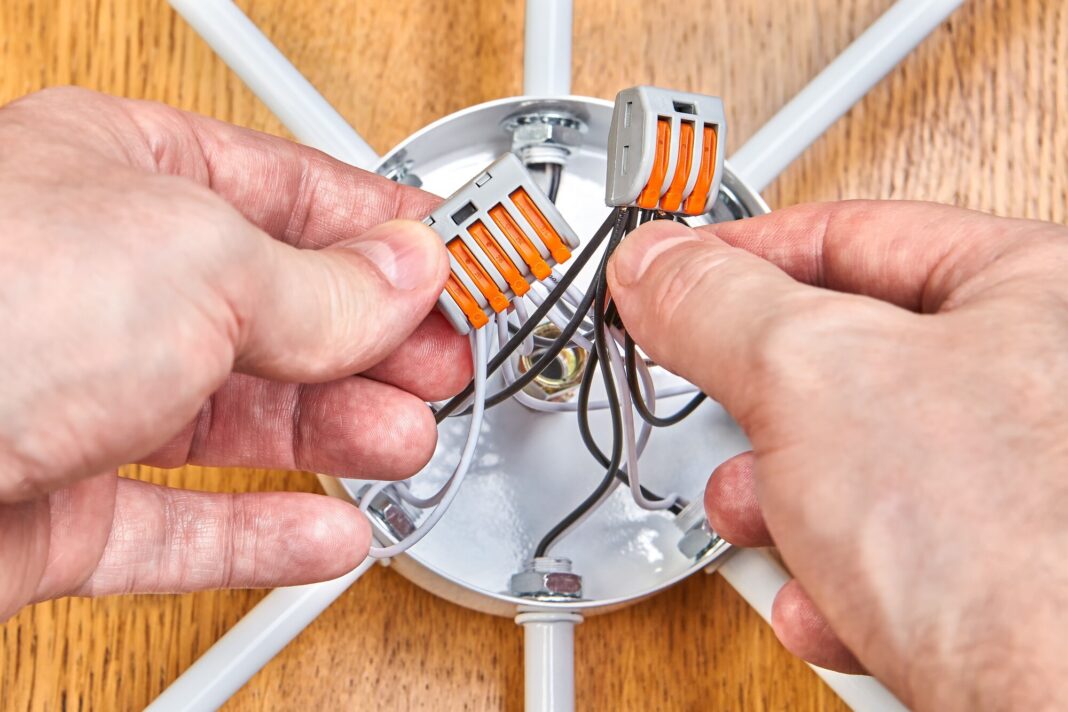

- Złączki: Aby połączenia były pewne i nie rozluźniały się, polecam nowoczesne szybkozłączki WAGO albo tradycyjne kostki. Dzięki nim unikniesz iskrzenia i przegrzewania się.
- Oprawa i żarówka: Upewnij się, że masz odpowiednią oprawę halogenową 230V (np. z GU10 Base) i pasującą do niej żarówkę LED GU10.
- Dodatki: Czasem przyda się puszka połączeniowa, zwłaszcza jeśli będziesz robić połączenia w suficie podwieszanym albo w miejscu, gdzie jest wilgotno. Wtedy trzeba też zwrócić uwagę na stopień ochrony IP. Kabel warto też zabezpieczyć dławikiem, żeby był stabilny i szczelny.
Montaż krok po kroku – jak to zrobić?
Możesz samemu zamontować halogeny LED 230V, pod warunkiem, że będziesz przestrzegać wszystkich zasad bezpieczeństwa i dokładnie wykonasz instrukcje. Oto jak to zrobić:
Krok 1: Bezpieczeństwo to podstawa – wyłącz prąd
To najważniejszy etap. Znajdź wyłącznik nadprądowy od obwodu oświetleniowego, który będziesz modyfikować, i go wyłącz. Potem użyj testera napięcia, żeby upewnić się, że na przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Nie pomijaj tego kroku, nawet jeśli robisz to już setny raz.
Krok 2: Przygotowanie miejsca na lampę
Jeśli wkładasz halogeny w sufit podwieszany, użyj wiertarki z otwornicą i wytnij otwory o odpowiedniej średnicy. W przypadku sufitów twardych, po prostu wywierć otwory. Dokładnie zaznacz miejsca, żeby lampy były równo rozmieszczone.
Krok 3: Zidentyfikuj i przygotuj przewody
Rozpoznaj przewody, które do Ciebie dochodzą: przewód fazowy (L) – zazwyczaj brązowy lub czarny, przewód neutralny (N) – niebieski, i przewód ochronny (PE) – żółto-zielony. Użyj ściągacza izolacji, żeby delikatnie zdjąć kawałek izolacji z końcówek, przygotowując je do podłączenia.
Krok 4: Podłącz przewody do oprawy
Każdy przewód musi trafić do odpowiedniego zacisku w oprawie halogenowej: L do L, N do N i PE do PE. Sprawdź, czy połączenia są pewne i dobrze dokręcone. Jeśli oprawa ma metalową obudowę, podłączenie przewodu ochronnego jest absolutnie obowiązkowe dla bezpieczeństwa.
Krok 5: Zamontuj oprawę i połącz z siecią
Włóż oprawę w wycięty otwór. Jeśli montujesz więcej halogenów, połącz je ze sobą (fizycznie, nie elektrycznie) za pomocą przewodów. Wszystkie połączenia elektryczne rób w puszce połączeniowej, używając szybkozłączek WAGO, pamiętając o połączeniu równoległym. Dobrze jest tak zrobić instalację, żeby do miejsc połączeń elektrycznych był łatwy dostęp w razie potrzeby.
Krok 6: Ostatnie sprawdzenie i włącz zasilanie
Kiedy już wszystko dokładnie sprawdzisz, a oprawa jest stabilnie zamocowana, możesz przywrócić zasilanie. Włącz bezpiecznik w skrzynce. Potem przetestuj lampy – sprawdź, czy świecą dobrze i czy nie migoczą.
Najczęstsze błędy i jak ich unikać
Podczas pracy z elektryką łatwo o potknięcia, które mogą prowadzić do problemów albo, co gorsza, do niebezpiecznych sytuacji. Jeśli będziesz wiedzieć, na co uważać, unikniesz wielu kłopotów.
Błąd 1: Szeregowo zamiast równolegle
Bardzo częsty błąd to podłączanie lamp 230V szeregowo zamiast równolegle. Wtedy lampy świecą nierówno – najsłabiej ta na końcu linii – albo po prostu nie działają. Pamiętaj: dla halogenów 230V zawsze stosuj połączenie równoległe. To podstawa.
Błąd 2: Pomylone przewody (faza/neutralny) lub brak uziemienia
Zamiana przewodów fazowego i neutralnego może sprawić, że lampa będzie działać nieprawidłowo albo, co gorsza, stworzy niebezpieczną sytuację. Zawsze podłączaj zgodnie z oznaczeniami L, N i PE. A jeśli oprawa wymaga uziemienia, a Ty go nie podłączysz, to w razie awarii izolacji grozi Ci porażenie prądem.
Błąd 3: Luźne albo źle wykonane połączenia
Niedokręcone albo luźne połączenia przewodów to prosta droga do iskrzenia, przegrzewania się i niestabilnego przepływu prądu. Może to uszkodzić lampę, a nawet spowodować pożar. Zawsze używaj sprawdzonych złączek i upewnij się, że przewody są dobrze osadzone.
Błąd 4: Mieszanie napięć (230V i 12V)
Bardzo niebezpiecznie jest podłączyć halogen 230V do systemu 12V bez transformatora, albo odwrotnie. Może się tak zdarzyć, jeśli w domu masz instalacje działające na różnych napięciach. Zawsze sprawdź, do jakiego napięcia podłączasz. Halogeny 230V GU10 nie potrzebują transformatora.
Błąd 5: Zignorowanie sprawdzenia napięcia
Pominięcie sprawdzenia braku napięcia za pomocą testera napięcia po wyłączeniu bezpiecznika to ogromny błąd. Nawet po wyłączeniu bezpiecznika w instalacji może być napięcie z innych obwodów albo przez błędy w okablowaniu. Ten prosty test może uratować życie.
Podsumowując: Bezpieczne i efektywne podłączenie halogenów LED 230V
Podsumowując, żeby halogeny LED 230V podłączyć bezpiecznie i tak, żeby działały jak najlepiej, trzeba pamiętać o kilku rzeczach. Przede wszystkim bezpieczeństwo – wyłącz prąd i sprawdź, czy na pewno go nie ma, zanim zaczniesz pracę. Pamiętaj też o połączeniu równoległym dla wszystkich lamp 230V, żeby miały równe zasilanie. Używaj odpowiednich kabli (L, N, PE) i pewnych połączeń, najlepiej szybkozłączek WAGO. Halogeny 230V z GU10 Base podłączasz prosto do sieci, bez transformatora. Wszystkie połączenia elektryczne powinny być łatwo dostępne. Jeśli nie jesteś pewien swoich umiejętności albo masz wątpliwości co do bezpieczeństwa, zawsze lepiej poprosić o pomoc elektryka.
FAQ – najczęściej zadawane pytania
Czy mogę podłączyć halogeny LED 230V szeregowo?
Absolutnie nie. W instalacjach 230V zawsze stosujemy połączenie równoległe. Połączenie szeregowe spowoduje, że lampy będą świecić słabiej lub wcale.
Czy potrzebuję transformatora do halogenów LED 230V?
Nie. Halogeny LED 230V (najczęściej z trzonkiem GU10 Base) są przystosowane do bezpośredniego podłączenia do sieci 230V i nie potrzebują transformatora. Transformatory są potrzebne do systemów 12V.
Co się stanie, jeśli pominę przewód ochronny (PE)?
Pominięcie przewodu ochronnego, zwłaszcza w lampach z metalową obudową, grozi poważnym porażeniem prądem w razie awarii izolacji. To jest niezbędne dla bezpieczeństwa.
Czy mogę użyć starszych przewodów 2×1,5mm²?
Jeśli masz starą instalację bez przewodu ochronnego (PE), możesz podłączyć halogeny LED w plastikowej obudowie. Jednak najlepiej, jeśli to możliwe, użyć nowoczesnych przewodów 3×1,5 mm² z żyłą ochronną, dla maksymalnego bezpieczeństwa, nawet jeśli nie podłączysz jej do samej oprawy.
Co zrobić, jeśli halogen LED migocze po podłączeniu?
Migotanie może mieć kilka przyczyn: luźne połączenia, błąd w połączeniu równoległym, problem z samą żarówką LED albo jej niekompatybilność ze starą instalacją. Sprawdź wszystkie połączenia i upewnij się, że podłączyłeś wszystko zgodnie ze schematem.
